TLGA型钢制拖链系列

TLGA型钢制拖链系列

钢制拖链的主体是由链扳(   钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间...
相关推荐:
产品详情

钢制拖链的主体是由链扳(   钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链扳经镀铬处理外形效果新颖结构合理,灵巧,钢性好不变形,安装方便,使用,易拆装,这一点与新型拖链相似,尤其是采用材料,合金铜为轴销,提高了产品的强度,弯曲   灵活,阻力   小,降低了噪音,从而可长时间使用不变形,不下垂。链板的高度,也就是支撑板的高度,是由电缆直径决的,机床限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链。

弯曲半径要根据电缆的直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径。

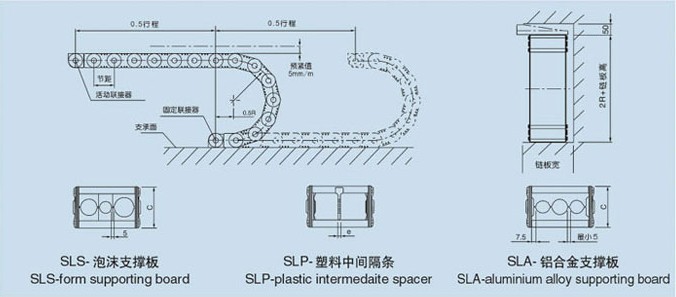

拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时。

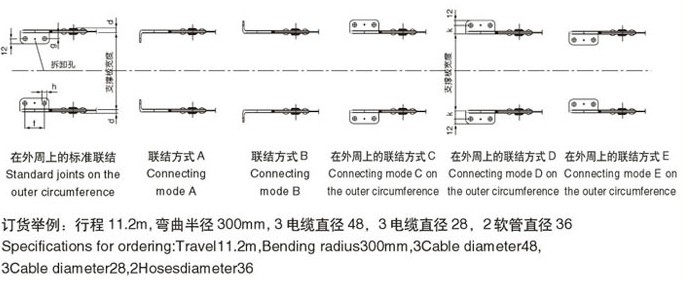

拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周。

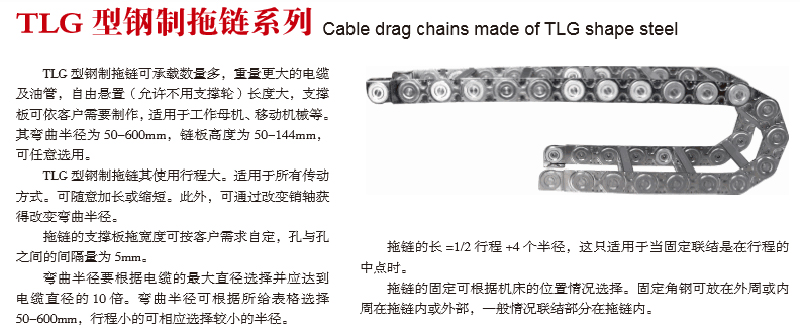

TLGA型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客需要制作,适用于工作母机,移动机械等。其弯曲半径为50-600mm,链板高度为35-150mm,可任意选用。

TLGA型钢制拖链其使用行程为32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。

拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔量为5mm。

链板的高度,也就是支撑板的高度,是由电缆直径决定的,机床限度运转时,如拖链的宽度超过300mm,抑链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链。

弯曲半径要根据电缆的直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径。拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结 是在行程的中点时。

拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周。

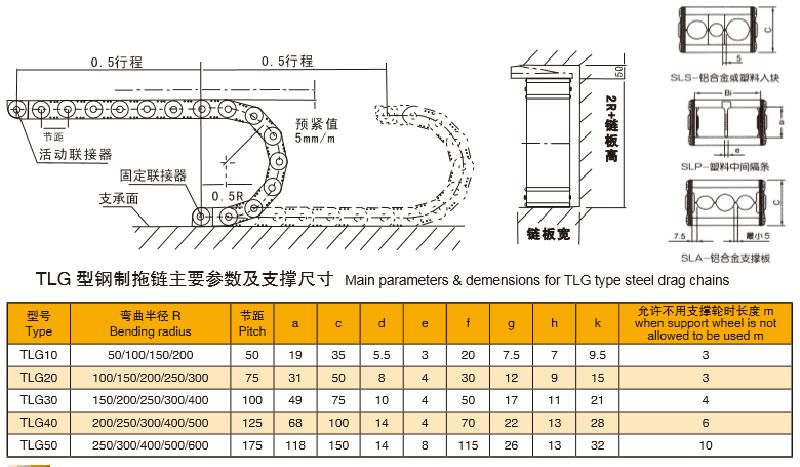

型号 Type弯曲半径(mm) Bending radius节距 Pitchacdefghk允许不用支承轮时 When non-support wheel is allowed 长度m 负载Kg/m Length  load重量 Weight 100mm
TLGA1050/100/1500/2005019355.53207.579.5342.30
TLGA20100/150/200/250/300753150843012915

3/2/2

20/30/304.90/4.80/5.50
TLGA30150/200/250/300/4001004975104501711214/3/325/40/409.10/9.10/10.0
TLGA40200/250/300/400/50012568100144702213286/4/430/50/5018.10/18.10/19.30
TLGA50250/300/400/500/60017511815014811526133210/810/3025.00


型号 Type半径 Radius长度 Length支撑板宽度 Width of support board固定方式 Mode fixing安装形式 Mode of Installation

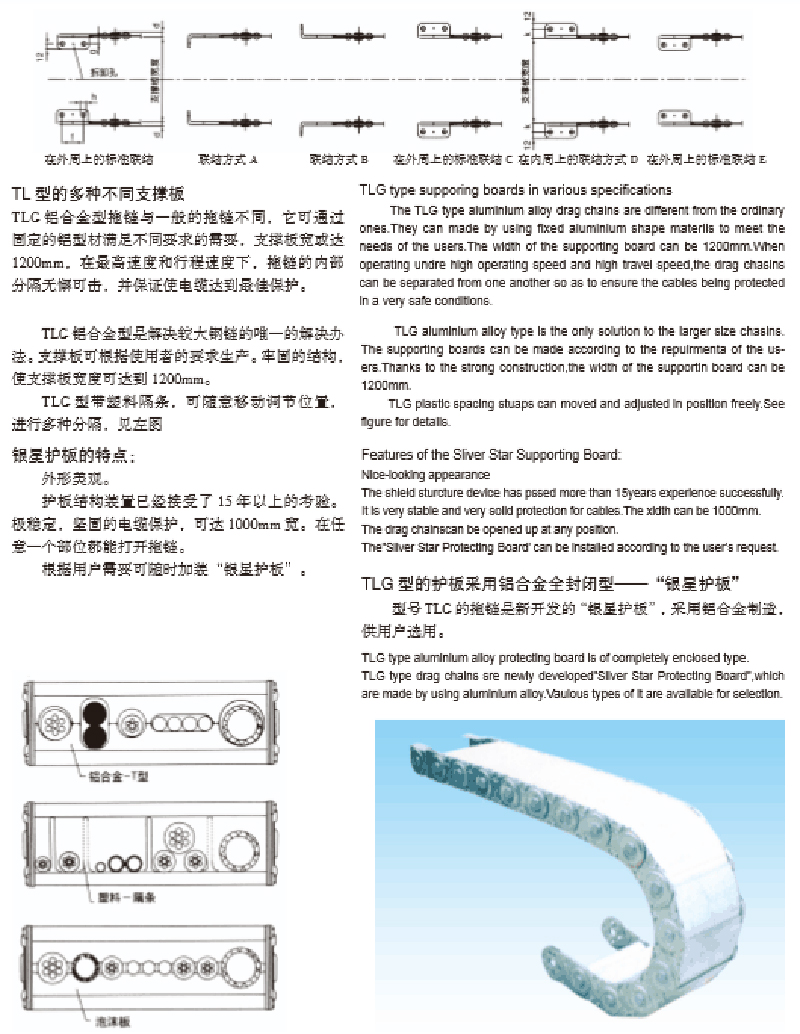

TLGA型的多种不同支撑板

TLGA铝合金型拖链与一般的拖链不同,它可通过固定的铝型材满足不同要求的需要,支撑板宽或达1200mm,在事度和行程速度下,拖链的内部分隔无懈可击,并使用缆达到保护。

我们每二节链板提供一条支撑板。如每一均需支撑板,请在订货时,订10A/ 20/A 30A/ 40A/ 50A,而不是10B/ 20B / 30B /40B /50B。即TLG20A/200X2100/200“h”。

银星星(silber Star)铝合金护板的拖链,订货型号为10B/ 20B/30B。进一步的了解请参见下图“银星护板”。即TLG30B/200X2100/200“h”。
