BNEE15系列桥式拖链(整体式)可分为桥式塑料拖链,让我们一起来了解一下桥式塑料拖链的知识:
塑料拖链的基本参数
(1)塑料拖链材料:增强尼龙,具有较高的压力和抗拉负荷,良好的韧性,和,阻燃,高低温时性能稳定,可以使用在室外。
(2)抗耐性:耐油,耐盐,并有 的耐酸,耐碱能力。
(3)运行速度和加速度(具体速度,加速度视运行情况而定)。
(4)运行寿命.
塑料拖链基本知识:
(1)拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如。
(2)相同系列的拖链的内高,外高,节距相同,拖链内宽,弯曲半径R可有不同的选择。
(3)另可提供分隔片,将链内空间按需要分隔开。
(4)单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆,油管,气管,水管等放入拖链。
BNEE15系列轻型尼龙拖链内高15mm,不可打开,支承能力不能超过行程的1/2,而且与内置电缆和管子的重量有关,两端联结的联结器使结器拖链与机械设备相联结,各种拖链重量是不同的,超过得和的1/3和重量,则需要拖用支承轮。

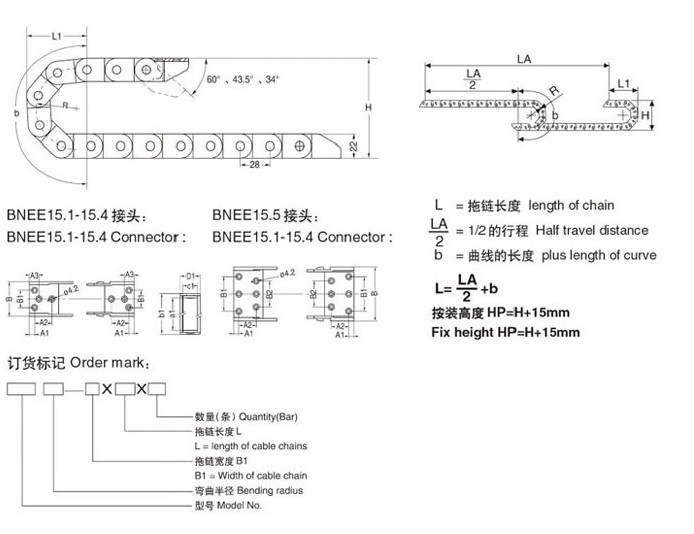

型号 Tupe | A1 | A2 | A3 | B1 | B2 | B | a1 | b1 | c1 | D1 | 回转半径(R) Bending radius | H | b |
BNEE15.1 | 6 | 10 | 11 | 10 | - | 24 | 15 | 24 | 15 | 22 | 28.38.48 | 2R+22 | πR+2P |
BNEE15.2 | 6 | 10 | 11 | 15 | - | 29 | 20 | 29 | 15 | 22 | 2R+22 | πR+2P | |
.BNEE15.3 | 6 | 15 | 11 | 20 | - | 40 | 30 | 40 | 15 | 22 | 2R+22 | πR+2P | |
BNEE15.4 | 6 | 15 | 11 | 30 | - | 51 | 40 | 51 | 15 | 22 | 2R+22 | πR+2P | |
BNEE15.5 | 6 | 20 | - | 40 | 30 | 62 | 50 | 62 | 15 | 22 | 2R+22 | πR+2P |
